FVB风道橡胶织物补偿器产品简介:
该系列产品分为FDZ、FVB、FUB、XB四种型号,由橡胶和橡胶一纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成,主要用于各种风机、风管之间的柔性连接,其功能是减震、降噪、密封、耐介质、便于位移和安装,是环境保护领域中一种减震、降噪、消烟除尘的配套件。
FVB型风道橡胶补偿器产品特性:
1、橡胶和纤维织物具有良好的反复位移(变化)还原性,能在较小尺寸范围内提供较大的多维方向补偿,能较好的消除各种管道安装连接时产生的多向误差。
2、橡胶和纤维织具有优越的吸声隔震功能,能有效的减少和消除锅炉、风机等系统品声和震动的传递。
3、橡胶和纤维织无力的传递损耗,减少了设计程序,无需增加其它辅助设施。
4、橡胶和纤维织及隔热材料具有较高耐热和耐腐蚀性能,不生锈,减少维修费用。
5、橡胶和纤维织具有优异的气密性和柔顺性、能保证输送介质无泄漏和反复位移后恢复原状。
技术性能
|
FVB
|
FUB
|
补偿长度
|
±100mm
|
±90mm
|
工作压力
|
≤4500pa
|
≤4500pa
|
温度范围
|
-40℃-300℃
|
-40℃-300℃
|
安装长度
|
300-450mm
|
300-450mm
|
拉伸长度变化率
|
≤15%
|
≤15%
|
两端之支架间距之和
|
|
≤50m
|
两端滑动支架间距
|
|
2-4m
|
胶料性能
|
|
|
拉伸强度
|
≥12MPa
|
≥12MPa
|
扯断伸长率
|
≥300%
|
≥300%
|
扯断永久变形
|
≤25%
|
≤25%
|
硬度
|
58±30
|
58±30
|
热空气考化
|
70℃×72h
|
70℃×72h
|
扯断伸长变化率
|
≥20%
|
≥20%
|

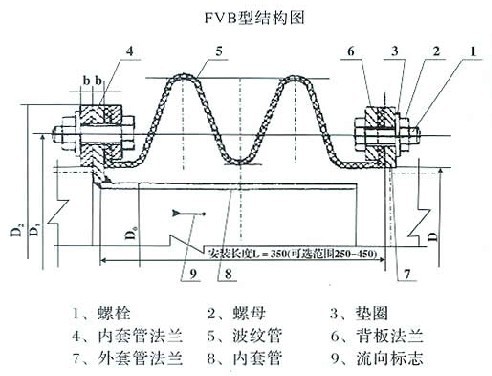

FVB型风道橡胶补偿器连接尺寸
号(mm) | 管外径 D | D1 | D2 | D3 | b | 连接螺栓数量 n×фM | 重量 kg |
FVB500 | 529 | 600 | 640 | 469 | 8 | 16×M16 | 89.8 |
FVB600 | 630 | 705 | 755 | 570 | 114.6 | ||
FVB700 | 720 | 810 | 860 | 660 | 18×M16 | 134.8 | |
FVB800 | 820 | 920 | 975 | 760 | 18×M20 | 192 | |
FVB900 | 920 | 1020 | 1075 | 860 | 20×M20 | 213.8 | |
FVB1000 | 1020 | 1120 | 1175 | 960 | 24×M20 | 241.6 | |
FVB1100 | 1120 | 1220 | 1275 | 1060 | 10 | 263 | |
FVB1200 | 1220 | 1320 | 1375 | 1160 | 30×M22 | 312.6 | |
FVB1300 | 1320 | 1420 | 1475 | 1260 | 335 | ||
FVB1400 | 1420 | 1520 | 1575 | 1360 | 36×M22 | 369.6 | |
FVB1500 | 1520 | 1630 | 1685 | 1440 | 36×M22 | 349.4 | |
FVB1600 | 1620 | 1730 | 1785 | 1540 | 477.5 | ||
FVB1700 | 1720 | 1830 | 1885 | 1640 | 44×M22 | 515.9 | |
FVB1800 | 1820 | 1930 | 1985 | 1740 | 536 | ||
FVB1900 | 1920 | 2030 | 2085 | 1840 | 565.2 | ||
FVB2000 | 2020 | 2130 | 2185 | 1940 | 12 | 44×M27 | 725.2 |
FVB2200 | 2220 | 2340 | 2410 | 2140 | 50×M27 | 881.8 | |
FVB2400 | 2420 | 2540 | 2610 | 2340 | 14 | 54×M27 | 953 |
FVB2500 | 2520 | 2640 | 2710 | 2440 | 56×M30 | 1057.5 | |
FVB2600 | 2620 | 2760 | 2810 | 2540 | 58×M30 | 1098.4 | |
FVB2800 | 2820 | 2960 | 3030 | 2740 | 60×M30 | 1260.9 | |
FVB3000 | 2030 | 3160 | 3230 | 2940 | 64×M30 | 1347.8 | |
FVB3200 | 3220 | 3360 | 3430 | 3140 | 72×M30 | 1440.5 |
