VSSJA型法兰松套伸缩接头

更多
更新时间:2020-06-09 02:24:03 来源:本站 点击数:

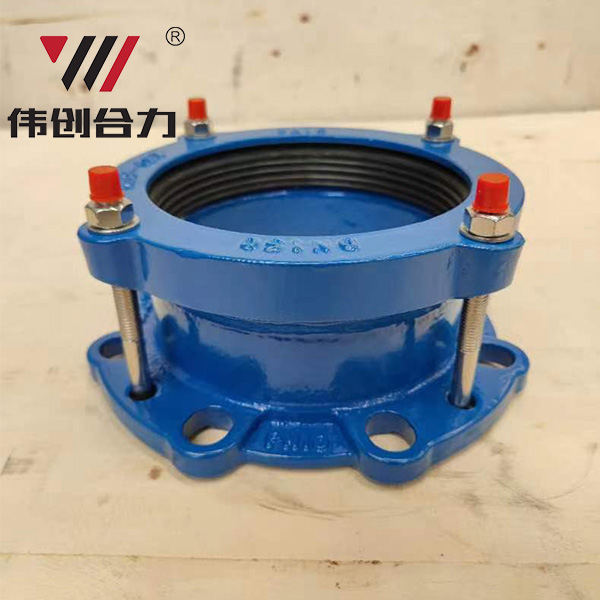

VSSJA型法兰松套伸缩接头



法兰松套伸缩接头安装在管道上后,拧紧螺母弹性密封圈,在螺母压盖的作用下依靠相互斜度,紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩,当地基下沉,管子能偏斜,并确保密封无渗漏,从而起到自动补偿之目的。

法兰松套伸缩接头由本体、压盖、密封圈和紧固件组成,它采用和压盖松套伸缩接头相同的密封原理,连接方式一端为法兰连接,另一端为承插连接,适合阀门等设备与管道的连接。连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心,从而保护阀门等设备。承插口同样适合与钢管、铸铁管、球墨铸铁管、PAC管、ABS管等连接。




序号

名称
数量
材料
1
本体
1
QT400-15、Q235A、ZG230-450、1Cr20
2
压盖
1
QT400-15、Q235A、20、ZG230-450、1Cr13
3
密封圈
1
NBR、CR、FPM、NR
4
螺柱
1
Q235A、35、1Cr18Ni9Ti
5
螺母
4n
Q235A、35、1Cr18Ni9Ti

公称同径
DN

管子外径
DW
长度L
法兰连接尺寸
L1
L2
0.6MPa
1.0MPa
D
D1
n-d
D
D1
n-d
65
76
105
118
160
130
4-14
185
145
4-18
80
89
190
150
4-18
200
160
8-18

100
108

123
210
170
220
180
114
240
200

8-18
250
210
125
133
265
225
285
240
8-22
140
150
159
340
295
168
200
219
320
280
250
273
129
375
335
12-18
395
350
12-22
300
325

130

440
395
12-22
445
400
12-22
350
355

159
490
445
505
460
16-22
377
400
406
540
495
16-22
565
515
26-26
426
450
457
595
550
16-22
615
565
20-26
480
500
508
645
600
20-22
670
620
530
600
610
755
705
20-26
780
725
20-30
630
700
720
860
810
24-26
895
840
24-30
800
820

220

255
975
920
24-26

1015
950
24-33
900
920
1075
1020
1115
1015
28-33
1000
1020
1175
1120
28-30
1230
1160
28-36
1200
1220
1405
1340
32-33
1455
1380
32-40
1400
1420

270
1630
1560
36-36
1675
1590
36-42
1600
1620
1830
1760
40-36
1915
1820
40-48
1800
1820
2045
1970
44-40
2115
2020
44-48
2000
2020
2265
2180
48-42
2325
2230
48-48
2200
2220
275
2475
2390
52-42
2550
2440
52-56
2400
2420
2685
2600
56-42
2760
2650
56-56

工作原理:松套伸缩节安装在管道上后,拧紧螺母弹性密封圈,在螺母压盖的作用下依靠相互斜度,紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩,当地基下沉,管子能偏斜,并确保密封无渗漏,从而起到自动补偿之目的。
